云莺
无人机载激光雷达
<0.05m
高程精度
>1000m
测程
4.0kg
总重量
50-500kHz
点频

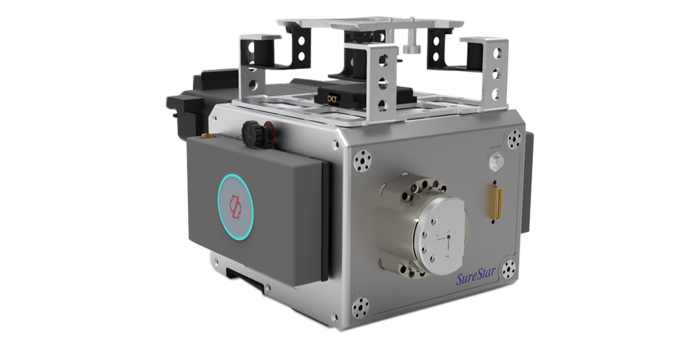

无人机载激光雷达
性能参数
激光扫描仪 组合惯性单元 数字相机 处理软件

最大探测距离:1000 m(ρ=60%)

典型作业航高:100 - 600 m

扫描视角:75°

高程精度:< 0.05 m

无控制测图精度:1:500/1:1000/1:2000

系统重量:4.0kg/4.6kg/5.2kg/5.9kg

设备型号:AP-1000

激光波长:1550 nm

激光采样频率:50~500 kHz



激光安全等级:Class I

回波模式:多回波

光斑尺寸:~0.35 mRad

条带宽度:>460m@300m

扫描频率:30-150 Hz

点分辨率:>0.005°

工作温度:-20~55℃


IMU类型:SS-μIMU-IC / SS-HG4930

IMU 更新率:200 Hz / 600 Hz

GNSS 天线数:1-2

定位模式:GPS L1/L2、GLONASS L1/L2、BDS B1/B2

位置精度(后处理):

平面-

0.01m(不失锁)

0.3m(GNSS信号失锁60秒)

垂直-

0.02m(不失锁)

0.1m(GNSS信号失锁60秒)


航向精度(后处理):

0.009°(不失锁)

0.010°(GNSS信号失锁60秒)

俯仰精度、横滚精度:

0.005°(不失锁)

0.006°(GNSS信号失锁60秒)

AFD C42

索尼 A7R

Canon 5D

(用户选配)




SS-LiPre_点云预处理软件

SS-GINS_轨迹生成软件

SS-Powerline_输电线路巡检处理软件

SS-LiDAR DC(选配)_机载LiDAR航飞质量检查软件

SS-LiDAR DP(选配)_机载LiDAR点云数据处理软件




SS-MH-DLG(选配)_二三维测图系统

SS-R3D-Model(选配)_融合LiDAR点云与影像的三维重建系统

SS-LiDAR Match(选配)_点云与影像配准系统

产品特点
飞行高度 300 m时,条带宽度大于 460 m
测量频率高达 500 KHz,扫描频率高达 150 Hz
完美的平行线扫描方式,激光点云分布更均匀精细
模块化集成,可根据需求灵活配置
尺寸小、重量轻,多种无人机平台灵活搭载
行业应用
