激光雷达设备在建筑行业内的应用规模正在快速增长。


美国无人机软件供应商DroneDeploy在其发布的《2021年无人机产业部署状况报告》中提到,有47%的建筑业无人机用户表示,对激光雷达功能最感兴趣。另据北美建筑工程媒体ForConstructionPros报道:2021年,有27%的建筑行业公司首次将激光雷达设备用于项目之中。


行业内LiDAR产品的“爆火”,固然有建筑企业受新冠疫情持续影响而消减业务成本这一因素的推动。但更多的是由于激光雷达在解决建筑行业痛点、满足项目需求这两个方面有着突出的效果。


01

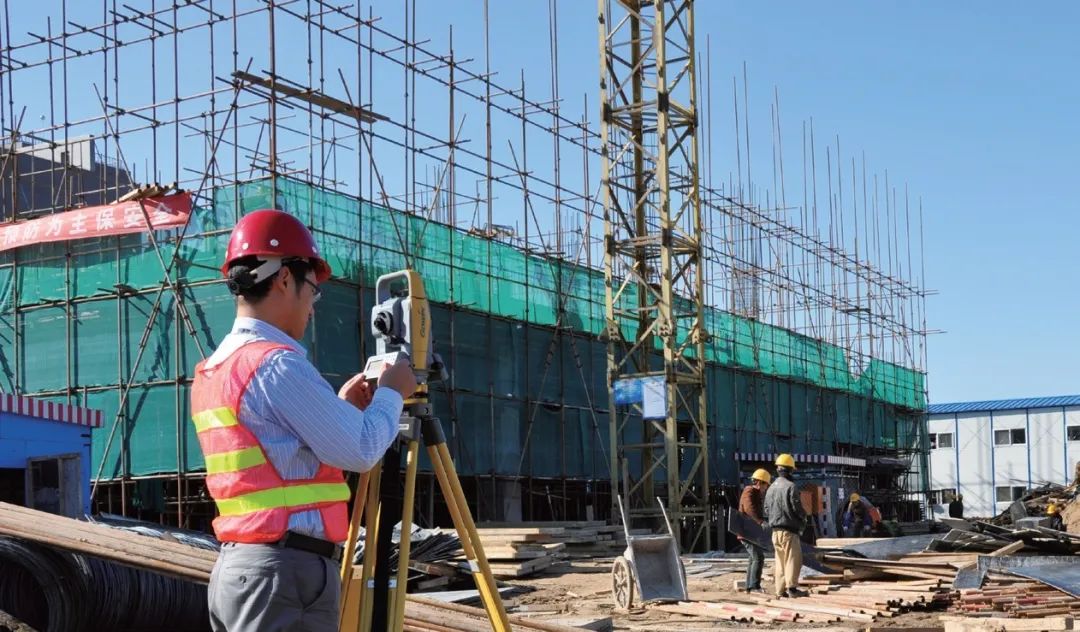

建筑行业中,无论是新建工程还是质量管理、维护修缮改造等场景,都离不开测绘作业。通过测绘作业获取目标建筑/区域的基础信息,是保障施工环节能够安全高效推进的先决条件。


640 (1).jpg


现阶段,建筑行业有关于激光雷达的需求,主要集中于以下四个角度:


01
基础数据收集

作为传统测绘手段的强化及补充,激光雷达能够凭借其获取高精度三维点云的能力,提升工程测绘作业的效率与质量。


02
数据成果获取

通过配套软件对高精度三维点云的处理,施工方可以快速获取到建筑物二维划线图等数据成果,为制定施工计划提供可靠依据。


03
三维建模

基于三维点云数据,激光雷达可以准确快速地完成符合项目具体要求的三维建模工作。帮助施工单位分析和掌握施工过程中的各项因素,例如地形通视情况、土方量统计等。


04
拓展应用

激光雷达测量技术在三维建模的支撑下,可以实现针对单个建筑或一片区域的三维仿真、虚拟现实构建等拓展应用,对工程规划进行模拟和演示,从而制定更加合理的施工建设方案。

激光雷达在建筑行业中应用规模的持续扩张,源自其能够获取高精度三维点云的能力,进一步而言,是因为LiDAR本身的强大性能可以更好地满足行业需求。

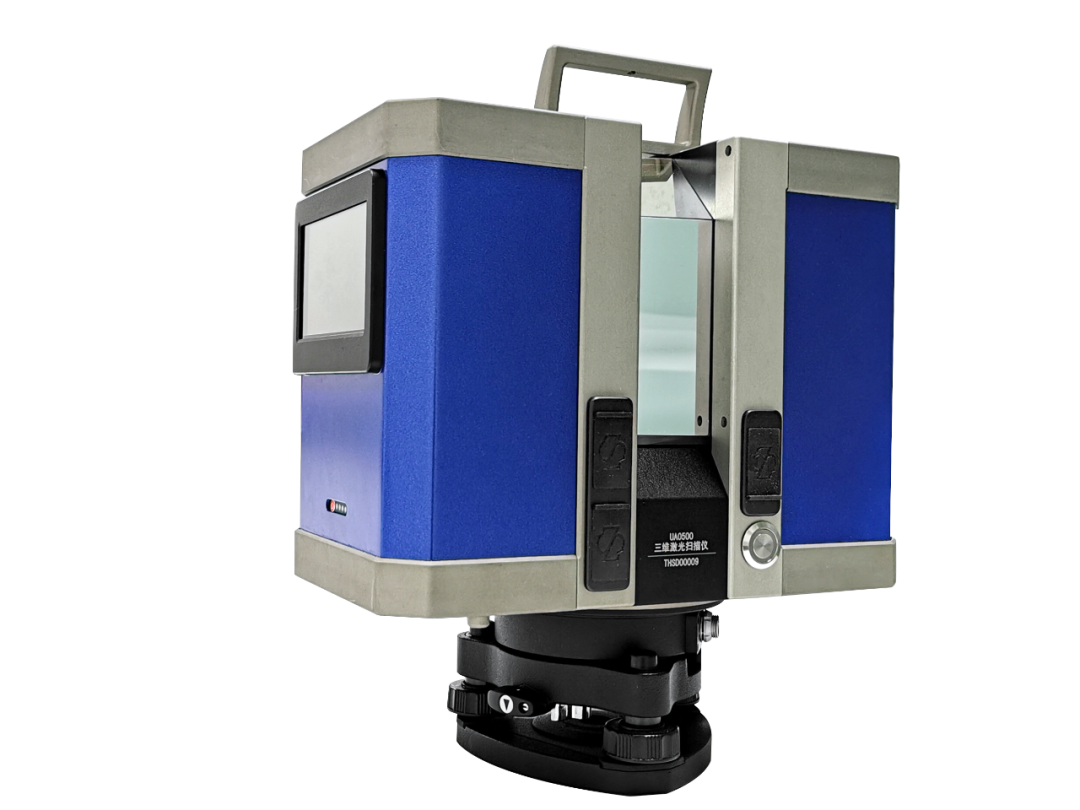

U-Arm地面三维激光扫描仪


以北科天绘拥有完全自主知识产权的U-Arm地面三维激光扫描仪为例,这款产品的最远测程可达3600m,测距精度高达5-8mm@100m,并具备最高百万点每秒的扫描速度和0.001°的测角分辨率。同时U-Arm配备的北科天绘自主研发的UIUA软件,能够实现数据采集、预处理、后处理等功能,快捷地为客户提供多种数据成果。


02
测绘性能优异、数据成果多样的U-Arm,至今已通过大量不同类型项目的实例检验,证明了其国产中远距离扫描系统中的翘楚的地位。


在江西省九江市浔阳路步行街立面改造工程中,U-Arm三维激光扫描仪对施工方案的制定就起到了突出贡献。


640 (1).png

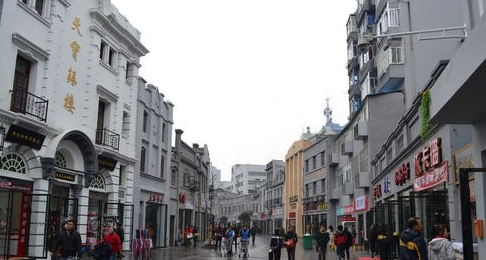

浔阳路步行街


完成测区踏勘,布设控制点等准备工作后,测绘人员携带U-Arm进入目标测区浔阳路步行街,开展外业扫描,采集点云数据。


640 (2).png

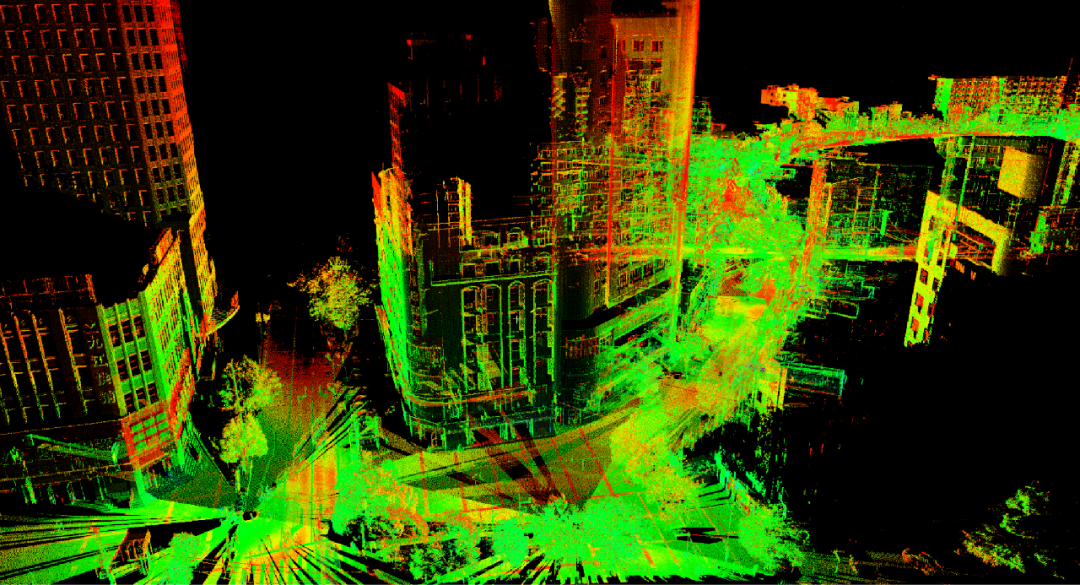

步行街原始点云数据

三维点云获取完毕,项目进入数据处理阶段。利用U-Arm配备的UIUA软件对原始点云数据进行配准及去噪处理。并以处理后的点云为基础,完成了街道立面图的绘制。


640 (3).png


640 (4).png

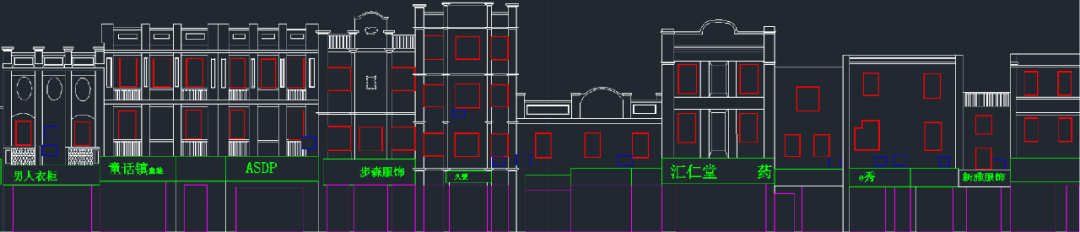

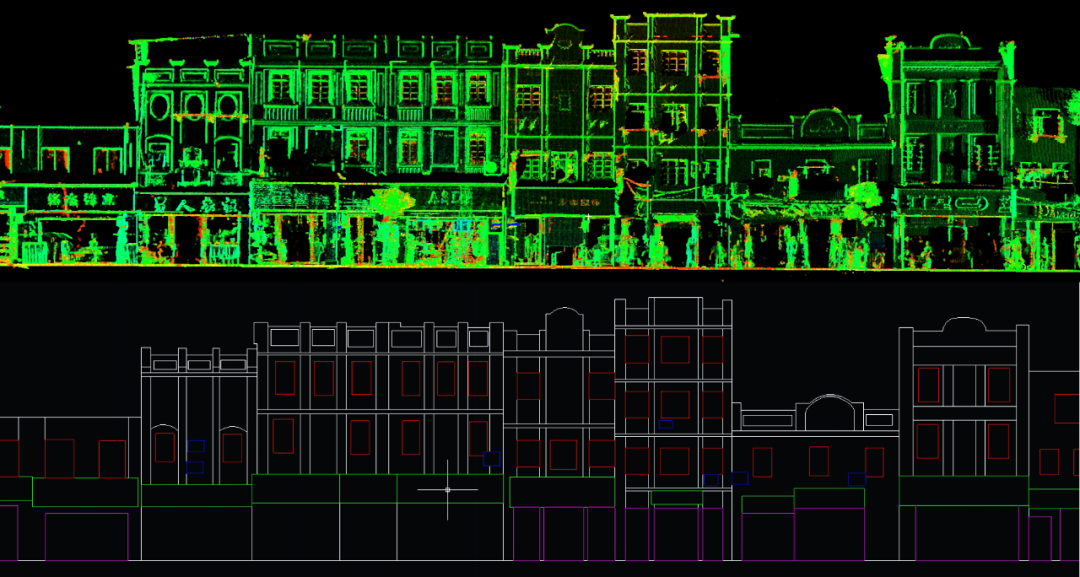

步行立面图绘制


至此,U-Arm高效精准地完成了长达1公里的步行街区道路两侧建筑立面图绘制,为施工方案的规划提供了重要参考。


“本职工作”测绘测量之外,U-Arm还在基于三维建模的激光雷达测绘拓展应用项目中展现出了不俗的实力。


今年8月,合肥包河区智汇工园的园区三维模型及虚拟现实项目,正是在U-Arm三维激光扫描仪优异性能和全面能力的支撑下,得以高效高质完成。


640 (5).png

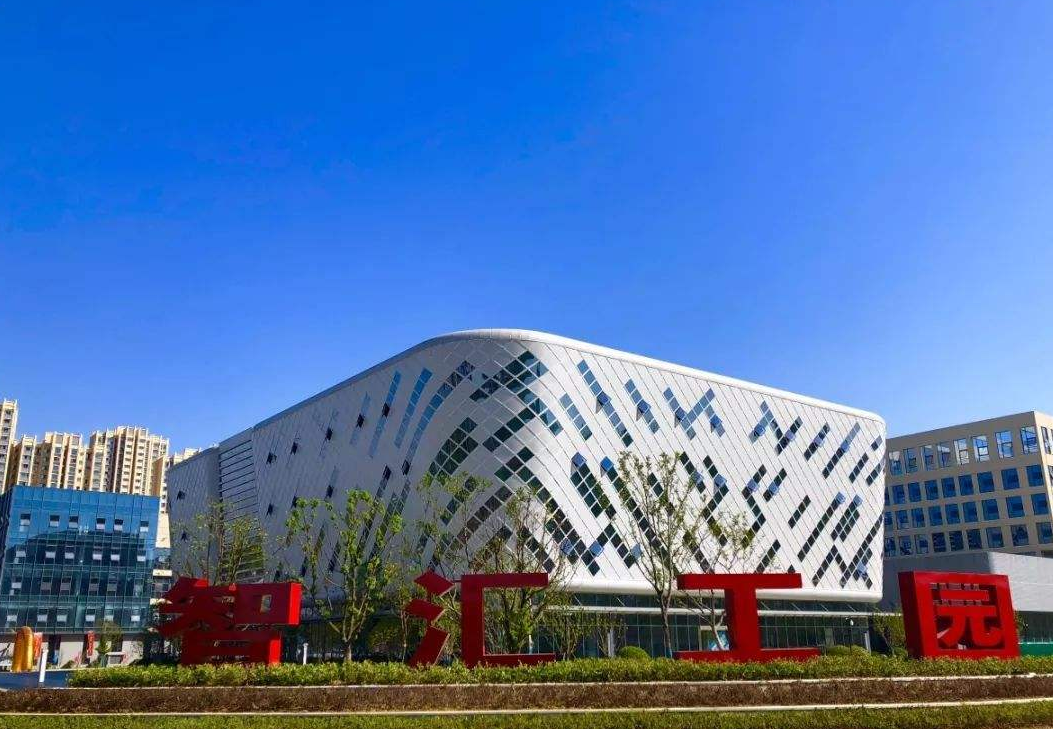

合肥包河区智汇工园

得益于U-Arm的超远测距,在踏勘测区并成功布设控制点后,测绘人员仅用时一天便完成了占地面积约为180000平方米的包河智汇工园全域外业扫描,采集到了完整的测区三维点云数据。


640 (6).png


640 (7).png

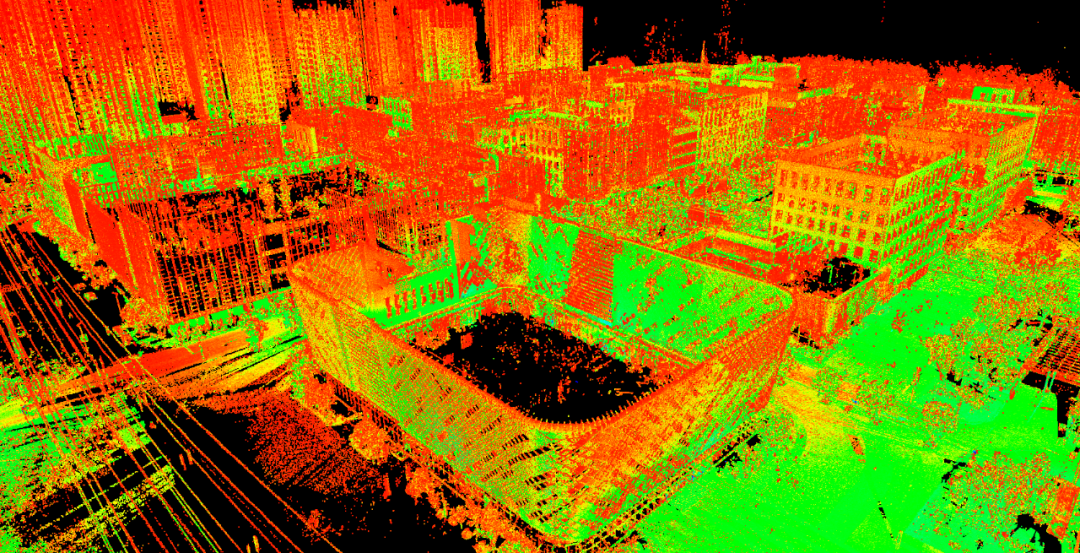

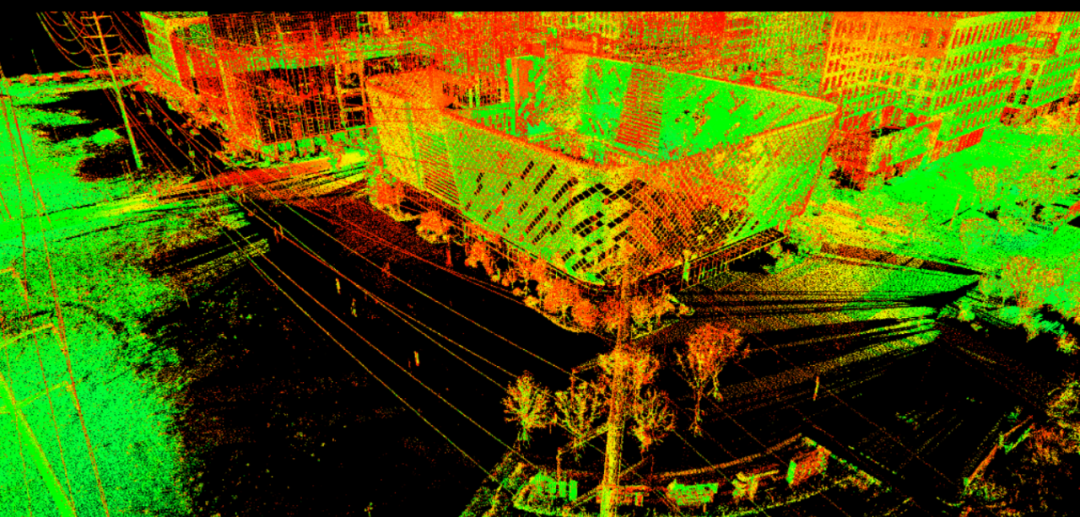

园区点云数据

通过对点云数据的去噪、分类等一系列后续处理,得到作业区域三维点数据,并快速输出测区范围高精度数据成果,随后进入内业处理阶段。


640 (8).png

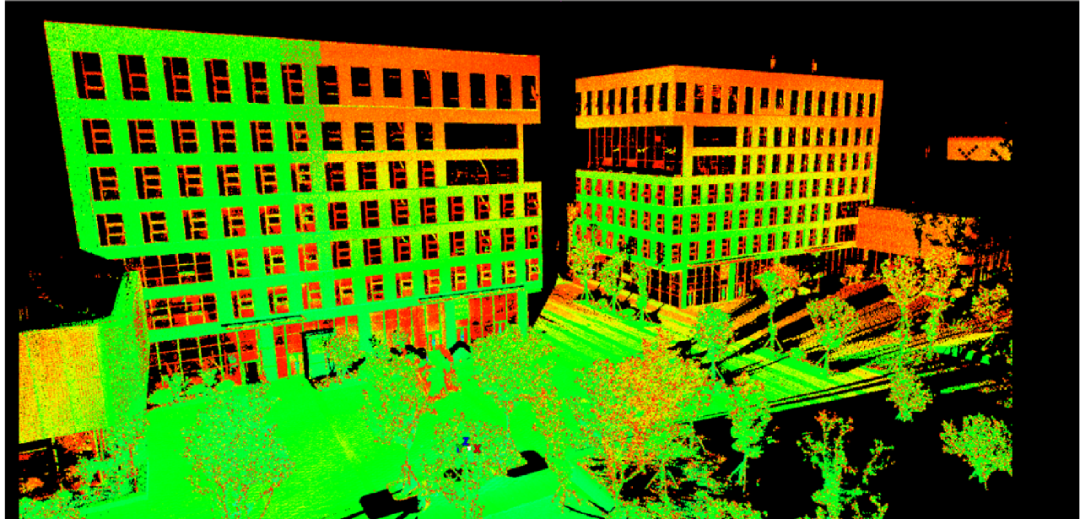

去噪后的局部点云

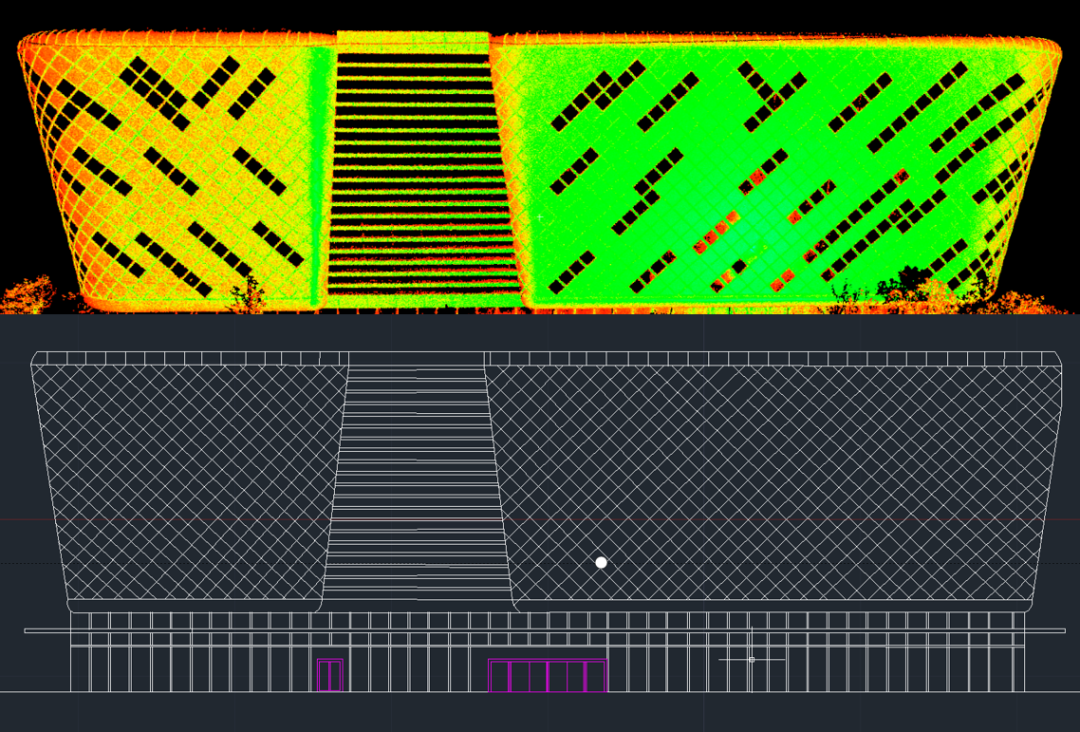

使用CAD软件绘制建筑的线画图,提取园区内建筑单体的二维线画图。


640 (9).png

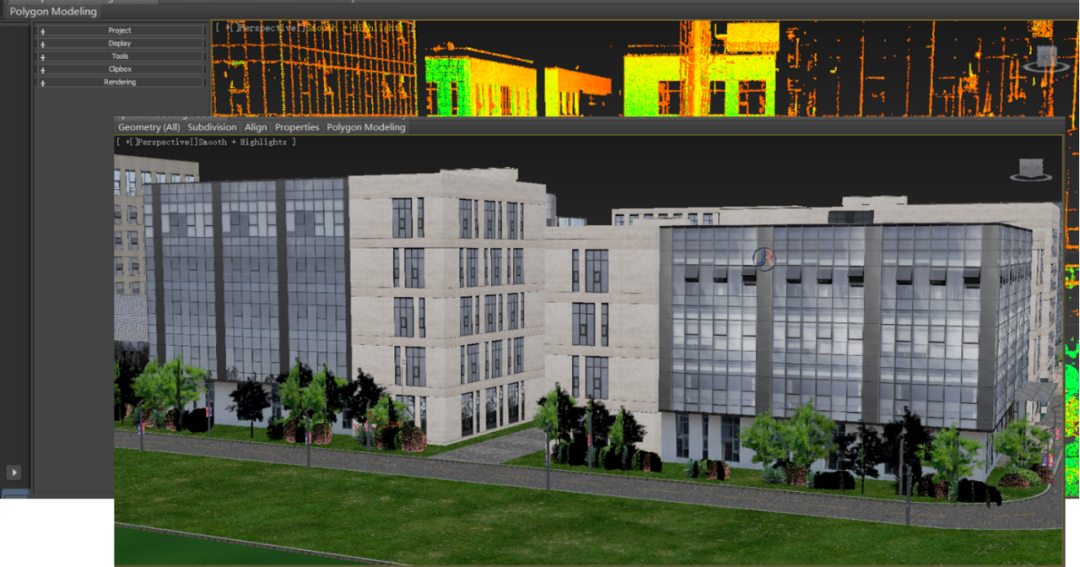

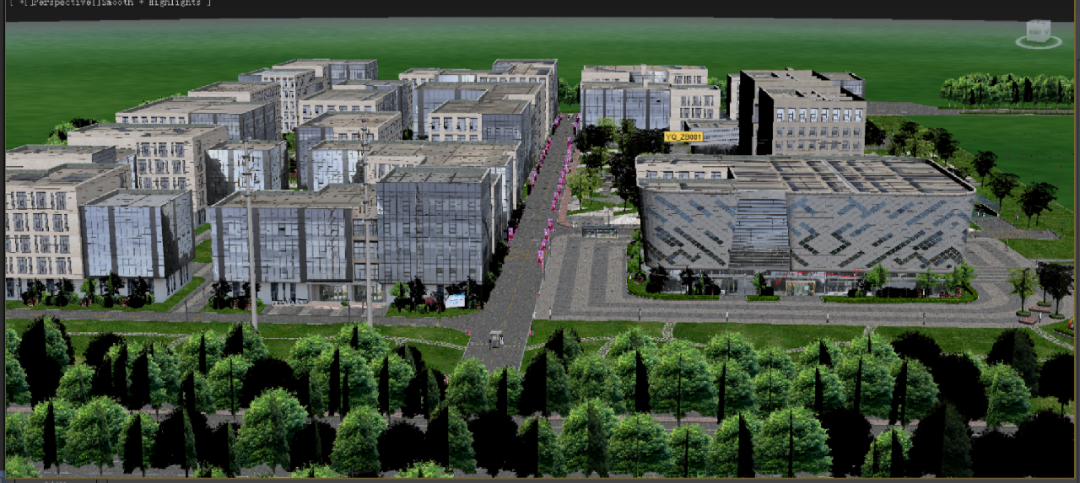

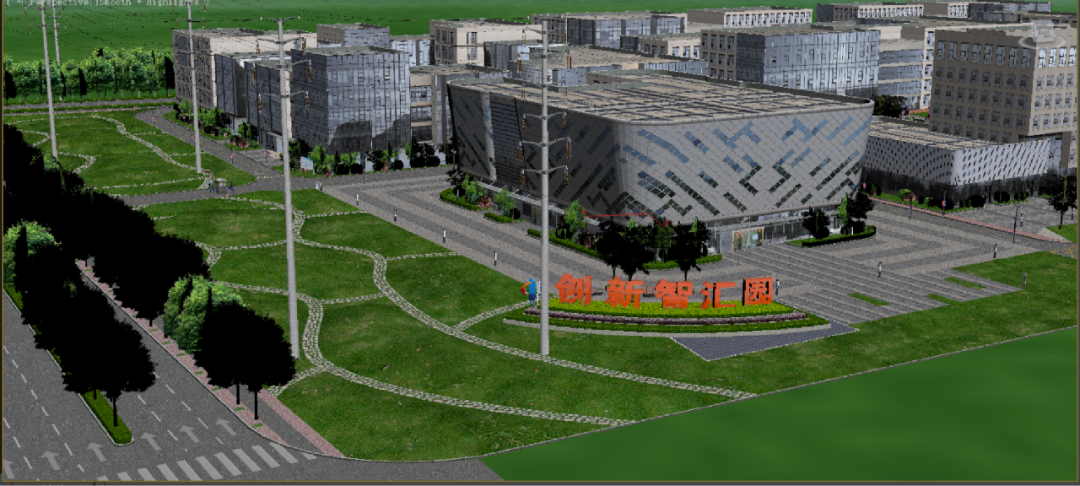

使用3DMax软件建立三维模型,完成园区环境的三维建模工作,并实现园区整体的三维模型构建。


640 (10).png

640 (11).png

640 (12).png
北科天绘
,赞11

上述项目中,U-Arm三维激光扫描仪充分发挥长测程、高精度的优势,展现出了优异的扫描效果与作业效率,在不同需求的项目中都交出了令客户满意的答卷。


于建筑行业而言,激光雷达对传统测绘技术而言不只是一种完善,更是一种发展,使测绘工作在建筑工程施工过程中发挥出了更大的作用。


U-Arm这样感知精确、成果丰富、能力多样的优秀设备,不仅使激光雷达对建筑行业的赋能效果更为显著、多样。背靠拥有测绘、导航两大类高端激光雷达自主研制能力,且具备完全的产品自主升级、维护能力的北科天绘,U-Arm还凭借其全面突出的能力在地形测量、工程勘测、形变监测、植被调查等诸多场景中大显身手,得到广泛的应用,并不断地在层出不穷的测绘新场景中大放异彩,将稳定、精准、高效带给每一个客户、每一个项目
