“星探”在土方体积测量中的典型应用

“星探”土方测量


曾多次在土方测量、石料堆体、矿山堆体测量场景下得到成功应用。


“星探”是北科天绘自主研发的便携手持式三维激光扫描仪,每秒32万点的扫描速度可以采集到更多的场景信息并对数据进行建模,结合激光雷达和同步定位与地图构建(SLAM)技术,即使在狭小的空间内使用都应用自如,无需GPS信号依然能实现厘米级数据精度。


640 (1).png

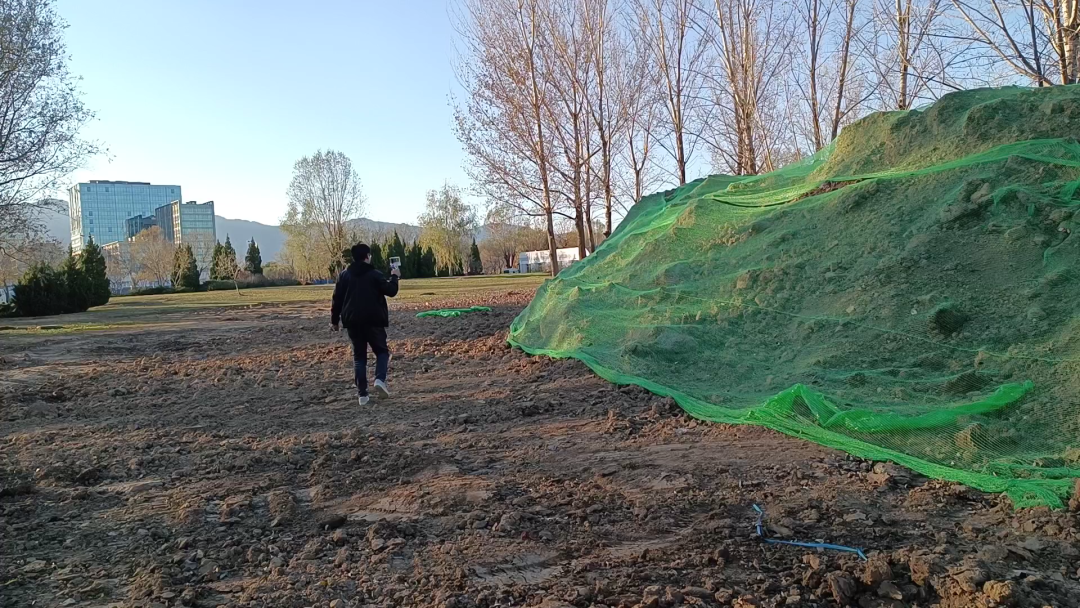

本案例采用多个“闭环”线路扫描方式,

围绕目标堆体进行扫描。

采集的原始数据在StarSolve中进行解算输出标准格式*.las点云数据。然后采用点云后处理软件CloudCompare进行裁剪、滤波、拼接、三维模型制作、体积计算并输出体积报告。


640 (2).png

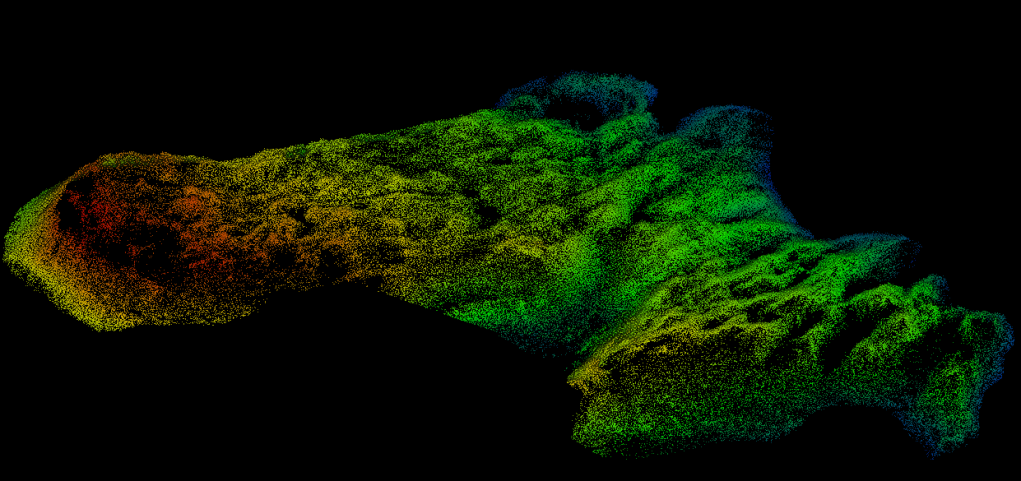

堆体点云

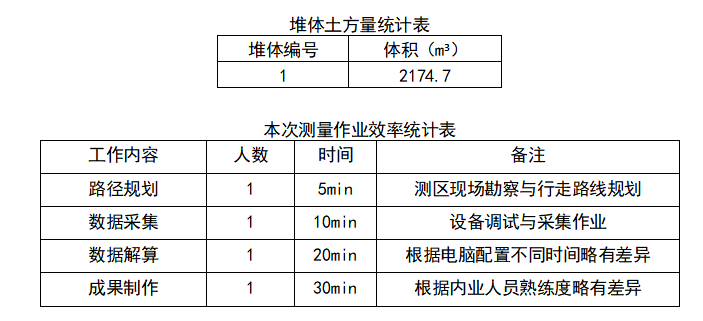

对解算完成的点云,提取堆体边界及堆体表面模型,然后计算体积,快速输出报告。



640 (3).png

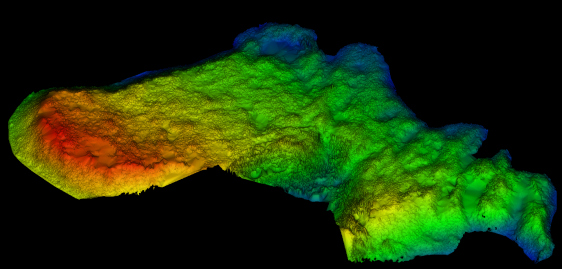

堆体模型

640 (4).png


使用”星探”产品进行土方测量,不仅点密度高,精度高,细节纹理明显,而且能大大提高外业作业效率,后处理成果制作只需要依据点云数据进行建模即可,全程仅需一名作业人员即可完成作业需求。


设备核心指标

轻巧便捷:1.3Kg

高效高精:相对精度3cm

坚固耐用:IP54防护等级

高性价比:无需GPS
