A-Pilot 机载激光雷达
极高的外场测绘作业效率
AP-3500
AP-0500/AP-1500
E+AP

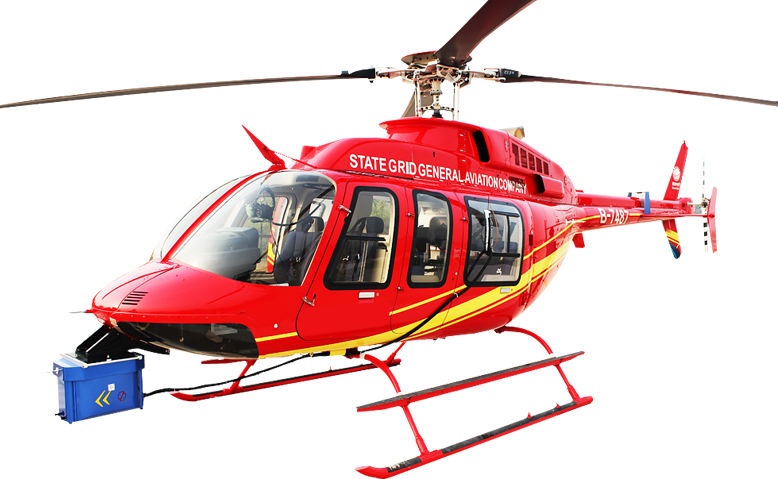

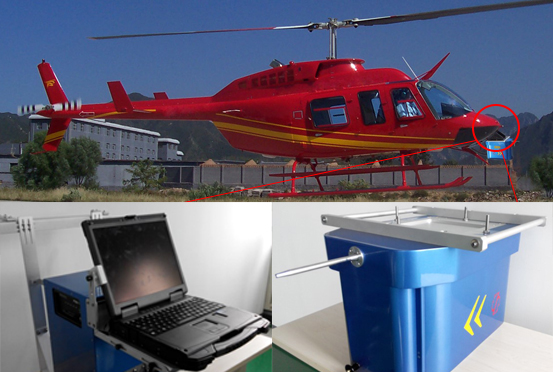

AP-3500系统集成

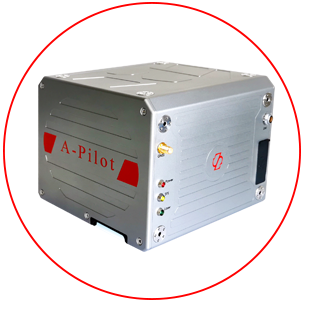

A-Pilot 机载激光雷达
产品特点
性能参数
最小测距(m) 3
作业航高(m) > 300
最大脉冲频率(kHz) 50-600
激光等级 ClassI
激光波长 1550nm
回波模式 多回波
多脉冲作业模式(MF) /
光斑尺寸 (mRad) ~0.35
扫描视场(°) ≈ 70x40
条带宽度 >400m@300m
扫描频率 (Hz) 10~200
测距精度(mm) 10@100m
测角分辨率 (°) 0.002
扫描仪重量 (kg) <4
工作温度 (℃) -20~55
存储温度 (℃) -35~70
供电方式 (V DC) 24~28
平均功耗 (W) 60
最小测距(m) 10
作业航高(m) >500
最大脉冲频率(kHz) 600
激光等级 class1
激光波长 1550nm
回波模式 多回波/全回波
多脉冲作业模式(MF) /
光斑尺寸(mRad) ~0.35
扫描视场(°) ≥ 70
条带宽度 700m@500m
扫描频率 (Hz) 50~300
测距精度(mm) 10@100m
测角分辨率 (°) 0.001
扫描仪重量 (kg) ~9
工作温度 (℃) -20~55
存储温度 (℃) -35~70
供电方式 (V DC) 18~32
平均功耗 (W) 80 - 100
最小测距(m) 20
作业航高(m) ≥ 1500
最大脉冲频率(kHz) 600
激光等级 ClassⅢ
激光波长(nm) 1064/1550
回波模式 多回波/全回波
多脉冲作业模式(MF) /
光斑尺寸 (mRad) ~0.3
扫描视场(°) ≥ 70
条带宽度 1400m@1000m
扫描频率 (Hz) 20~300
测距精度(mm) 20~30@500m
测角分辨率 (°) 0.001
扫描仪重量 (kg) ~15
工作温度 (℃) -20~55
存储温度 (℃) -35~70
供电方式 (V DC) 18~32
平均功耗 (W) ~200
最小测距(m) 50
作业航高(m) ≥ 3500
最大脉冲频率(kHz) 300(DP:600
激光等级 ClassIV
激光波长(nm) 1064
回波模式 多回波/全回波
多脉冲作业模式(MF) Y
光斑尺寸 (mRad) ~0.3
扫描视场(°) ≥ 70
条带宽度 5000m@3500m
扫描频率 (Hz) 20~600
测距精度(mm) 20~30@500m
测角分辨率 (°) 0.001
扫描仪重量 (kg) <20/50
工作温度 (℃) -20~55
存储温度 (℃) -35~70
供电方式 (V DC) 18~32
平均功耗 (W) ~200/~350
机载激光雷达系统

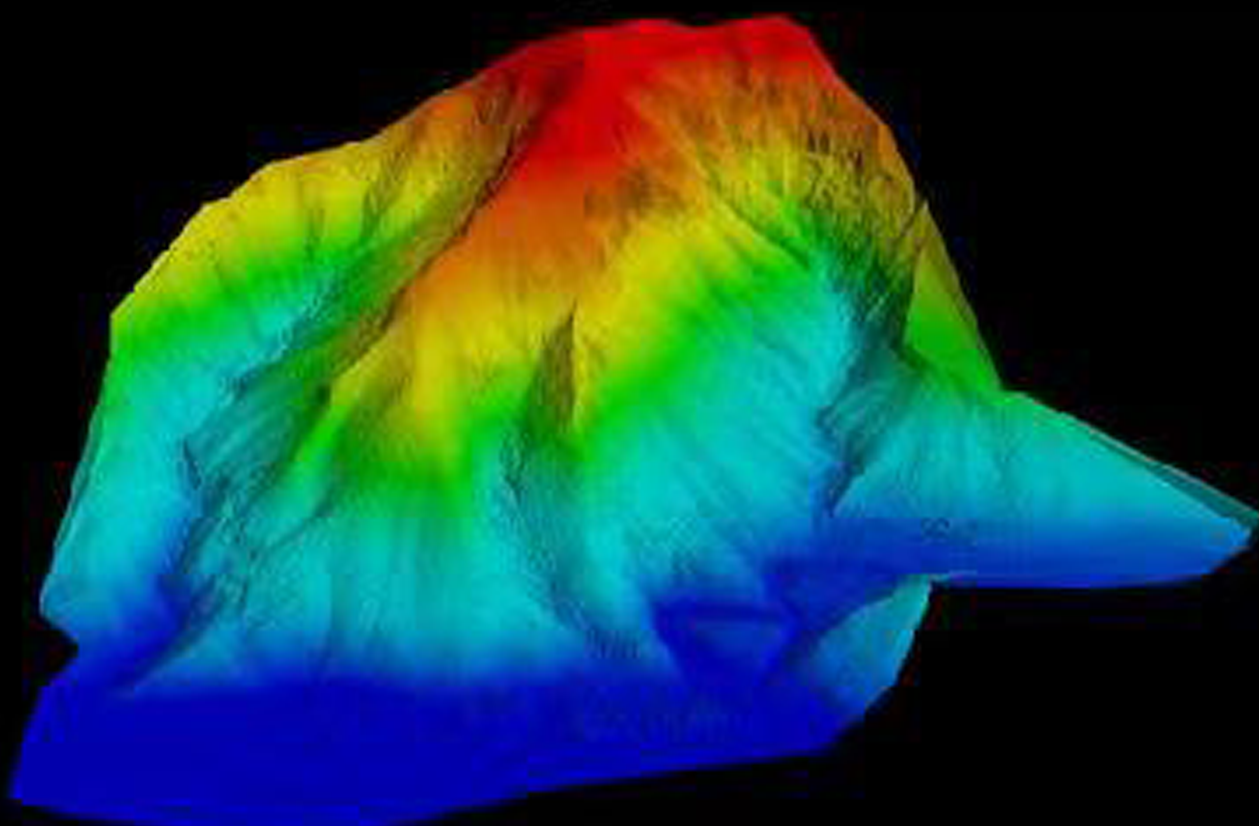

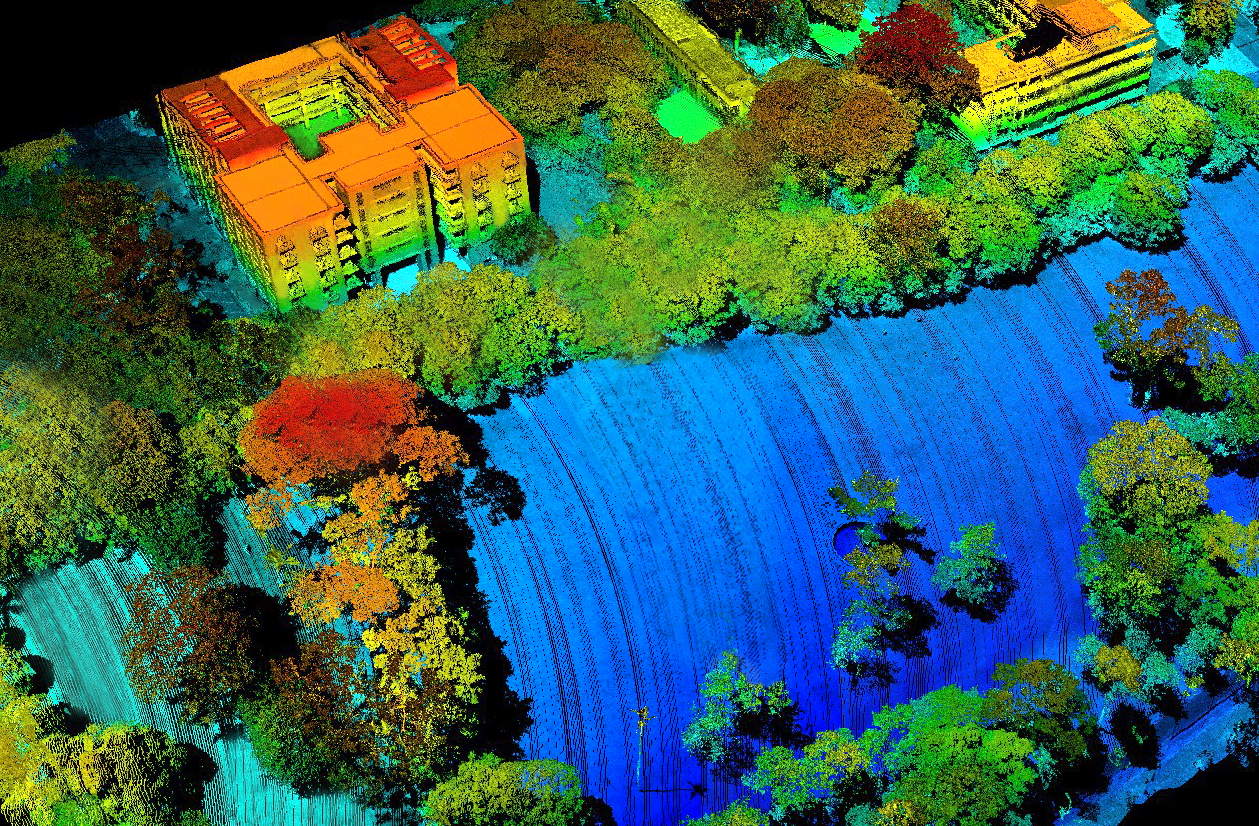

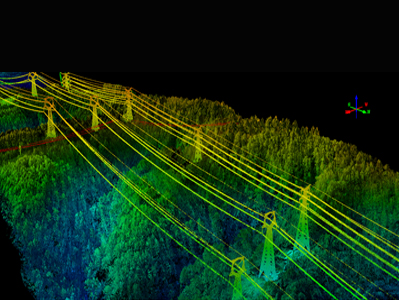

行业应用
