项目背景
项目背景

E+AP 激光雷达电力巡线系统,内置宽角数字组合相机及环境传感器,可获取电力线及走廊范围内高精度激光点云和影像数据,用于电力线数字化管理和维护。

A-Pilot机载激光雷达具有完整的配套软件支持,包括航线规划软件、设备控制监控软件、飞行员导航软件以及数据预处理软件,能够为您提供一套专业数据获取解决方案。通过该测量系统获取高精度点云,为后期生成测绘成果数字高程模型、地形图提供原始数据。

航空摄影阶段获取的LiDAR点云、影像数据、GPS/IMU数据,是预处理及质量控制的必要资料,另外飞行记录表也是必不可少的资料,这些资料可以使预处理人员全面了解数据的采集过程,从而更高效灵活的处理数据,提高数据预处理的效率。


解决方案
系统方案

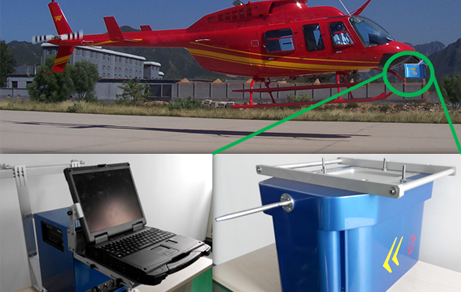

【硬件构成】
【软件构成】
  • SS-APre数据处理软件
  • SS-ACtrl激光扫描系统操作控制软件
方案特点

测程远(自然条件)| 飞行航高3500m

外设配套齐全| POS和相机

测量精度高| 可达8mm @100m

设备轻巧| AP-0300<4kg

数据采集频率高| 每秒600,000个点

覆盖航带宽度大| 扫描视场角70°


实施过程
机载LiDAR在输电线路优化设计中的应用
输电线路优化设计
植被茂密的线路走廊扫描效果
